KD-CCXR200

Descripción | Descargas

KD-CCXR200

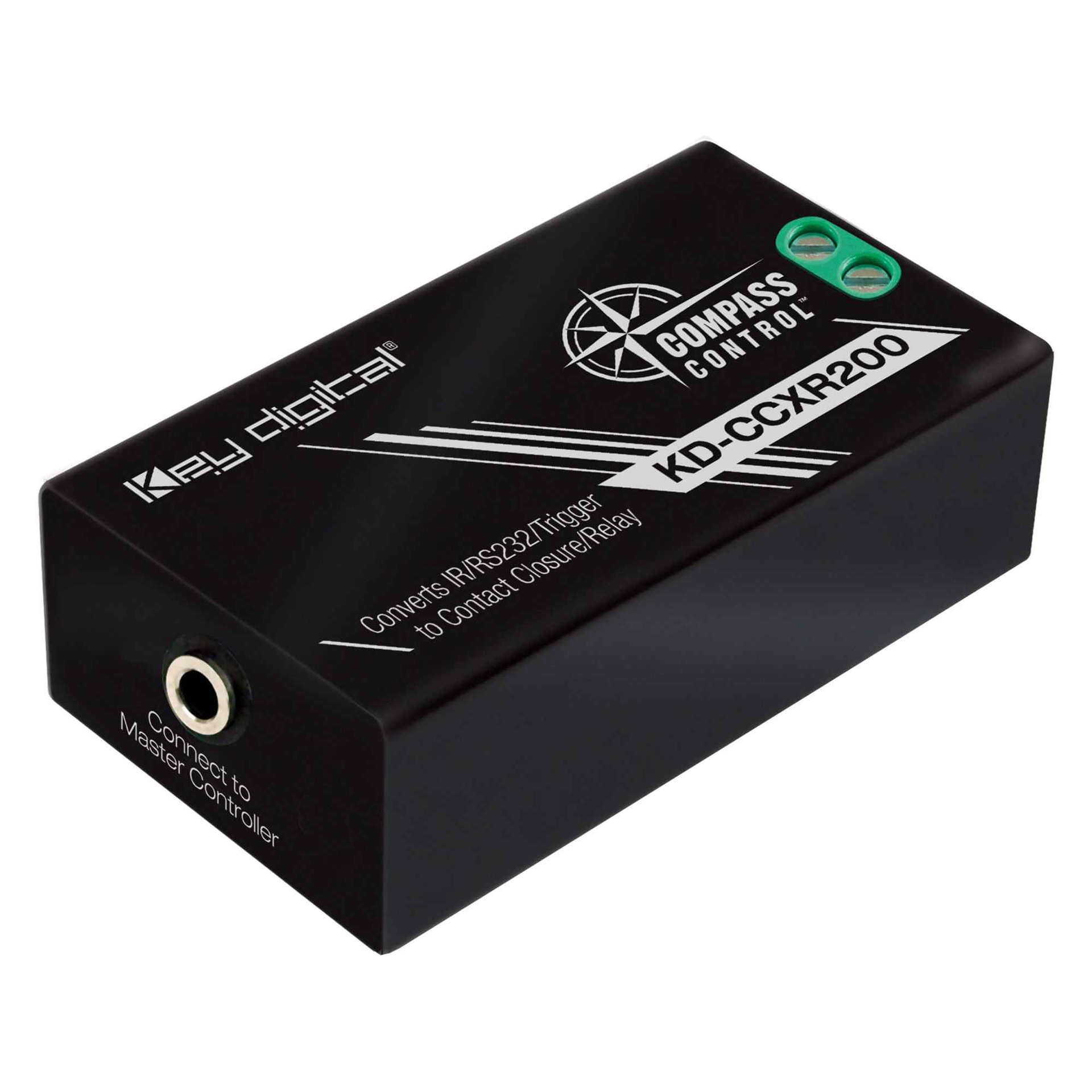

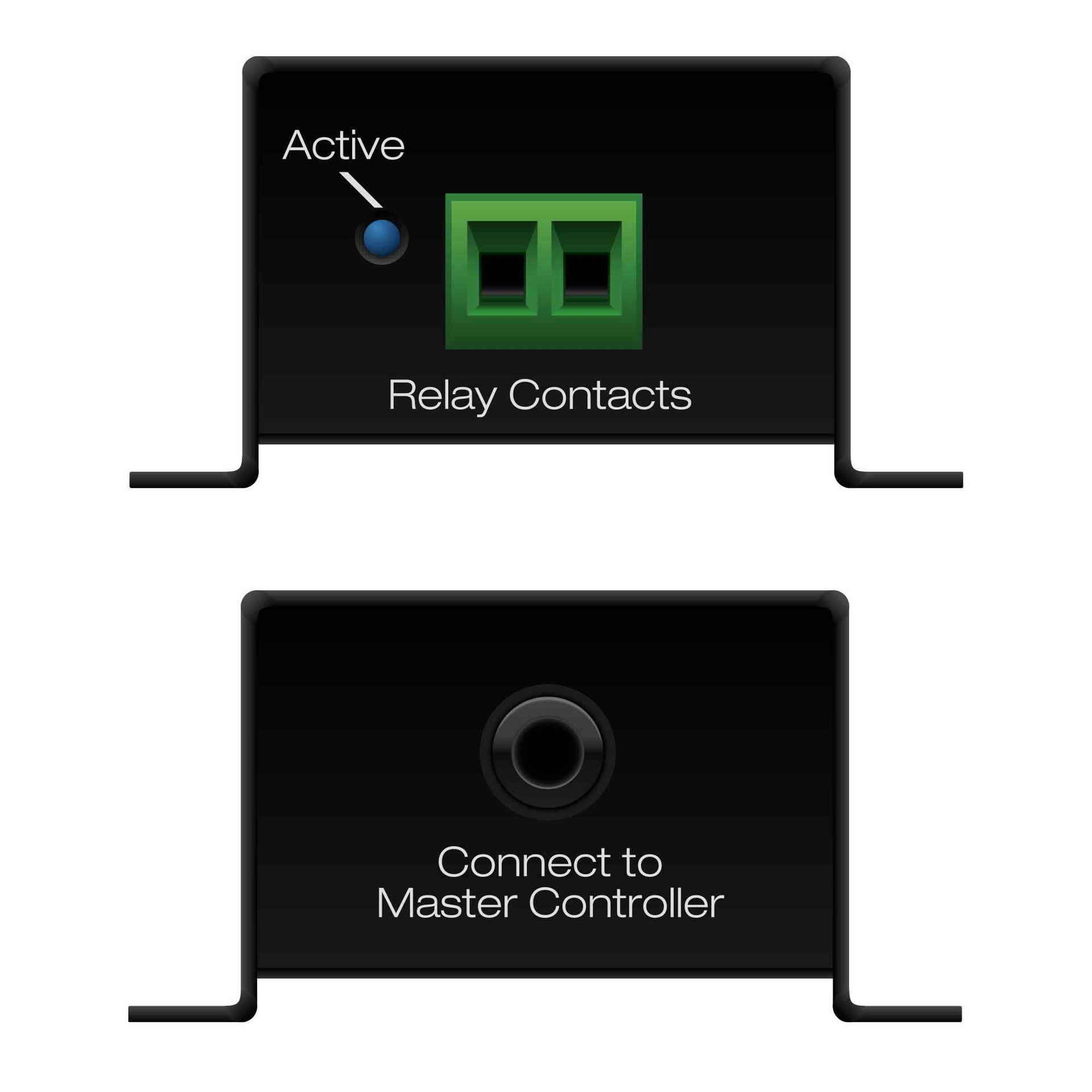

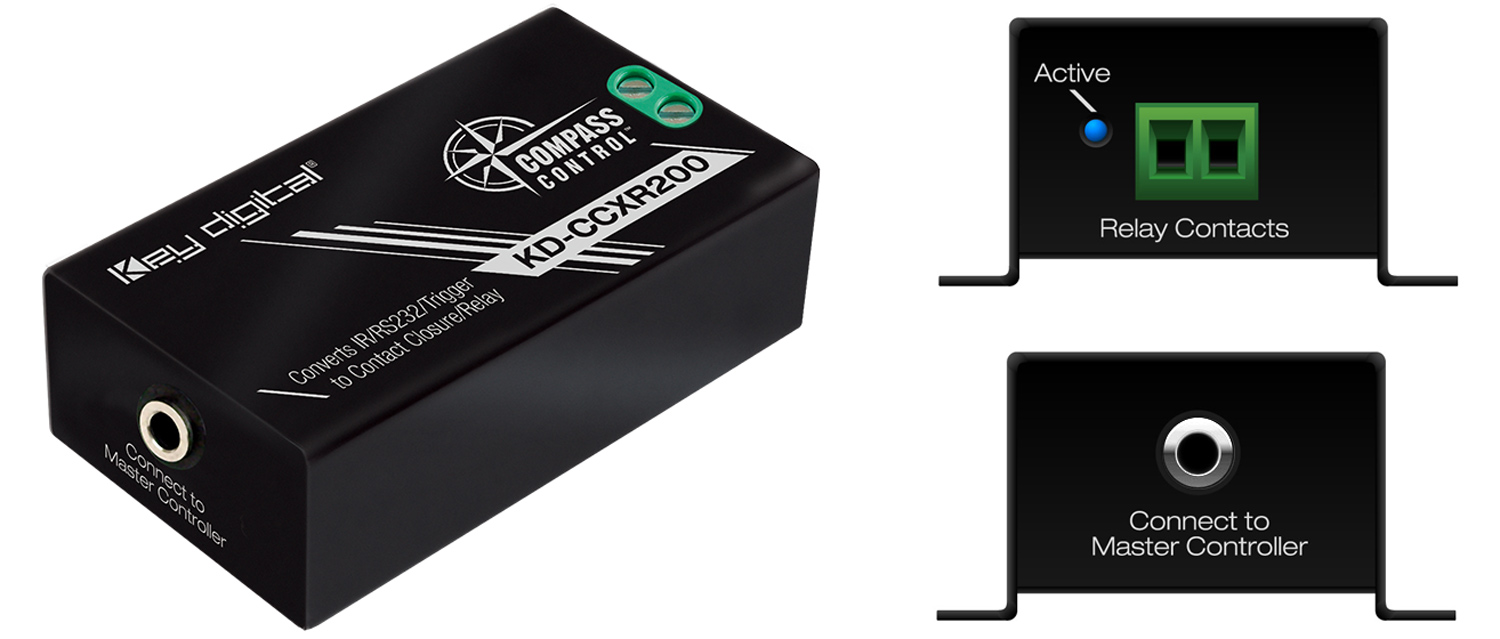

Convierte cualquier puerto Compass MPC35 en un relé o cierre de contacto al activarse con una salida de 12 V. El contacto normalmente está abierto y se cierra al recibir voltaje. Se conecta mediante un cable mono de 3,5 mm, compatible con los modelos KD-MC1000, KD-MC2500 y Digital IQ Series. Ofrece una salida de relé de un canal, y se puede configurar como relé de 3 pines usando dos KD-CCXR200 y dos puertos del KD-MC1000. Soporta hasta 250 V / 2 A. Alcanza hasta 3 m con cable mono y hasta 30 m con cable CAT5e/6. No requiere alimentación externa.

Características

• Compatible con el controlador KD-MC1000
• No requiere fuente de alimentación externa
• Al usar dos unidades KD-CCXR200 con dos puertos I/O del KD-MC1000, se puede crear un relé de 3 pines

Descargas

Ejemplo de aplicación KD-CCXR200 Inglés

Diagrama KD-CCXR200 Inglés
